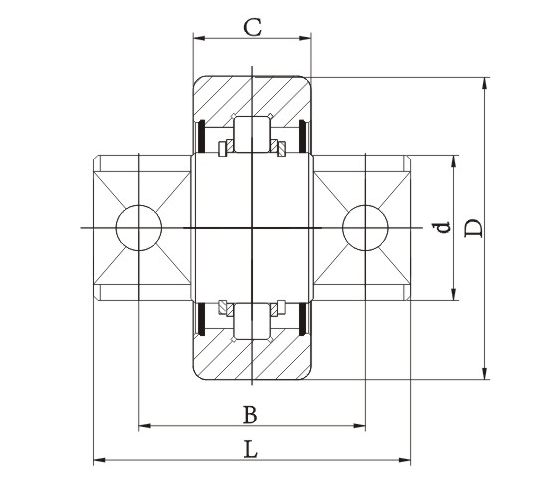

SRxxRx-x Valjci bočni valjci viličara

● Odabir zazora ležaja jarbola za viličar
Ležajevi jarbola viličara su uglavnom ležajevi radijalne sile, koji općenito ne zahtijevaju aksijalni zazor, ali radijalni zazor mora imati stroge zahtjeve. Pod normalnim okolnostima, ležajevi s kuglastom strukturom dubokih žljebova odabiru "0 grupa" ili "3 grupe" zazor, dok valjkasti ležajevi uglavnom biraju zazor "3 grupe". (Referenca na JB/T7360)

● Dimenzionalna točnost i hrapavost površine ležaja stupa viličara
Unutarnji prsten ležajeva viličara mora biti usklađen s osovinom. Tolerancija i hrapavost obično se odabiru prema zahtjevima ležajeva PO-razreda. Ostale dimenzije određuju se prema stvarnim potrebama. Općenito, tolerancija vanjskog promjera vanjskog prstena je "0/-0,10 mm" do "0/-0,20 mm", a tolerancija širine vanjskog prstena je ±0,20 mm do ±0,30 mm. (Odnosi se na JB/T7360)

● Principi odabira jarbola za viličar
Izbor ležajeva jarbola mora slijediti sljedeća načela:
① Odredite  vanjske dimenzije ležaja prema konstrukcijskim dimenzijama stupa viličara;
② U skladu s tonažom viličara, unutarnja struktura se odabire s referenca na nazivno statičko opterećenje ležaja;
③ Kako bi ležaj imao dovoljnu čvrstoću, debljina prstena ležaja mora se u potpunosti uzeti u obzir u dizajnu;
④ Razuman odabir tvrdoće materijala ležaja i veličine ugradnje.
