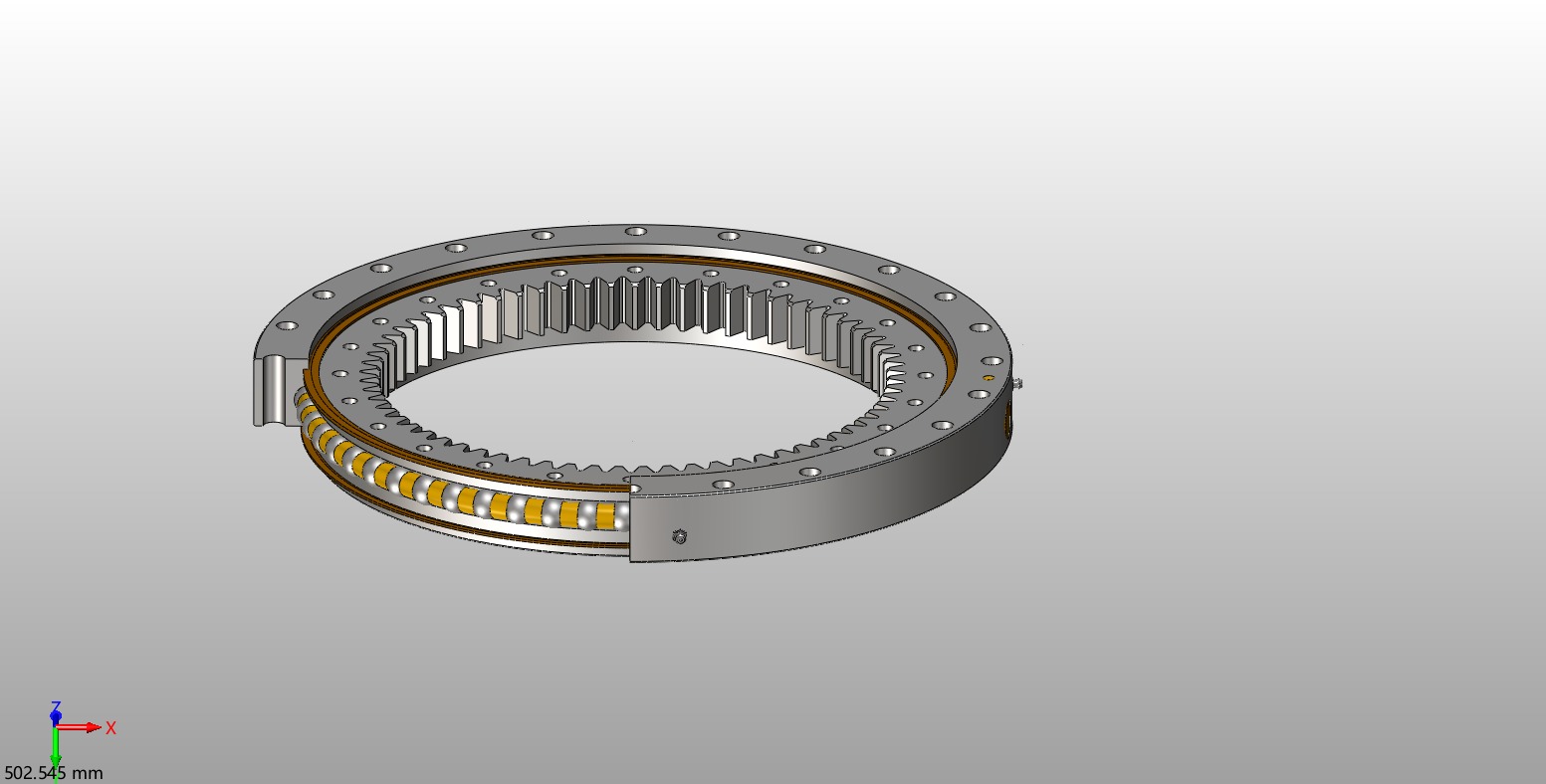

WDA-013-xx-x Okretni prsten s kontaktom u četiri točke i unutarnjim zupčanikom

Moment predopterećenja ili sila predopterećenja

Specifikacija vijka (GB/T5782-2016 GB/T5783-2016)	Promjer montažnih rupa (mm)	Stupanj čvrstoće vijka (GB/T3098.1-2010



		8.8	10.9
		Granica razvlačenja materijala vijkaσ sm in (N/mm2)
		640	900
		Moment prednaprezanja MA (Nm)
M10	11	44	62
M12	13.5	77.5	110
M14	15.5	120	170
M16	18	190	265
M18	20	260	365
M20	22	370	520
M22	24	500	700
M24	26	640	900
M27	30	950	1350
M30	33	1300	1800
		Prednaprezanje FA (10°N)
M33	36	293	412
M36	39	344	484
M39	42	414	581
M42	45	473	665
M45	48	553	777
M48	52	623	876
M52	56	749	1054
M56	62	863	1214
M60	66	1008	1418

Primjedbe:
1. Kada veličina vijka nije u skladu s GB/T 5782- -2016 ili GB/T 5783- -2016, vrijednost tablice izračunava se zasebno.

2. Ukupni koeficijent trenja između glave vijka i stegnute površine je μ= 0,14, a navoj je malo premazan lakim uljem.

+86-513-80311111 / +86-15050632597

Get Free Quotes

O nama

Jiangsu Wanda Special Bearing Co., Ltd.,

Jiangsu Wanda Special Bearing Co., Ltd. - nacionalno visokotehnološko poduzeće koje je prije bilo poznato kao Državno postrojenje za ležajeve MNN. Jiangsu Wanda Special Bearing Co., Ltd. , je veleprodaja OEM/ODM WDA-013-xx-x Okretni prsten s kontaktom u četiri točke i unutarnjim zupčanikom dobavljač i u WDA-013-xx-x Okretni prsten s kontaktom u četiri točke i unutarnjim zupčanikom tvornica. Tvrtka je osnovana 1969. godine i pretvorena u privatno poduzeće u. 2001. Njezina povijest obuhvaća više od 50 godina profesionalnog istraživanja i razvoja, , proizvodnja i prodaja ležajeva. Bio je to prvi specijalizirani proizvođač vodećih jarbola i lančanih valjkastih ležajeva u zemlji. vodeća tvrtka u razvoju tehničkih standarda UI/II 7360 i jedno od prvih specijaliziranih novih poduzeća u zemlji - "Mali divovi".

Častna Diploma

Vijesti

Kako napredni ležajevi viličara donose revoluciju u rukovanju teškim materijalima
24 Nov, 2025
Neopjevani heroj skladišta: Duboko poniranje u tehnologiju ležaja viličara ...
opširnije
Vrhunski vodič za lančane utore za viličare: odabir, održavanje i više
21 Nov, 2025
Više od pet desetljeća, od našeg osnivanja 1969., Jiangsu Wanda Special Beari...
opširnije
Vrhunski vodič za ležajeve viličara
11 Nov, 2025
Od svog osnivanja 1969., JiangsuWandaSpecialBearingCo., Ltd (bivša RugaoWanda...
opširnije
Visokokvalitetni bočni valjci viličara za nesmetan rad jarbola
06 Nov, 2025
Razumijevanje uloge bočnih valjaka viličara Bočni valjci za viličar ...
opširnije
Kako odabrati pravi lanac za valjkaste kotače za svoje strojeve
27 Oct, 2025
Razumijevanje lanaca kotača Lanci za kotače bitne su komponen...
opširnije

Ležaj Ne.	Dimenzija (mm)																Težina (kg)	Ref. Ne

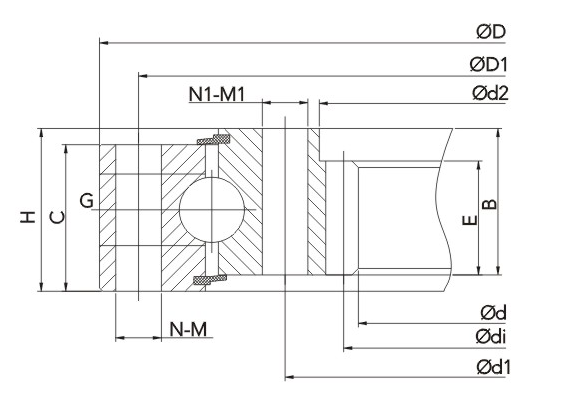

Ležaj Ne.	d	d2	d1	D	D1	C	H	B	E	N-M	N1-M1	d	m	Z	x	G	Težina (kg)	Ref. Ne
WDA-013-0280-01	176	200	232	362	328	50	60	50	44	10-Φ15M14	10-Φ15/M14	180	4	45	0.5	2-M8*1	27	QN□280.16A
WDA-013-0315-01	190	222	258	408	372	60	70	60	50	20-Φ18/M16	20-Φ18/M16	200	5	40	0	2-M10*1	49	013.25.315
WDA-013-0315-02	212	235	267	397	363	50	60	50	44	12-Φ15M14	12-Φ15/M14	216	4	54	0.5	2-M10*1	31	QN□315.16A
WDA-013-0355-01	235	262	298	448	412	60	70	60	50	20-Φ18/M16	20-Φ18/M16	245	5	49	0	2-M10*1	54	013.25.355
WDA-013-0355-02	252	275	307	437	403	50	60	50	44	12-Φ15M14	12-Φ15/M14	256	4	64	0.5	2-M10*1	34	QN□355.16A
WDA-013-0400-01	276	307	343	493	457	60	70	60	50	20-Φ18/M16	20-Φ18/M16	283	6	48	0	2-M10*1	62	013.25.400
WDA-013-0400-02	296	320	352	482	448	50	60	50	44	12-Φ15/M14	12-Φ15/M14	300	4	75	0.5	2-M10*1	43	QN□400.16A
WDA-013-0450-01	324	357	393	543	507	60	70	60	50	20-Φ18/M16	20-Φ18/M16	336	6	56	0	2-M10*1	71	013.25.450
WDA-013-0450-02	344	370	402	532	498	50	60	50	44	12-Φ15M14	12-Φ15/M14	348	4	87	0.5	2-M10*1	51	QN□450.16A
WDA-013-0450-03	325	354	392	546	508	60	70	60	50	12-Φ17/M16	12-Φ17/M16	330	5	66	0.5	2-M10*1	62	QN□450.20A
WDA-013-0500-01	367	398	434	602	566	70	80	70	60	20-Φ18/M16	20-Φ18/M16	370	5	74	0.5	4-M10*1	85	013.25/30.500
WDA-013-0500-02	375	404	442	596	558	60	70	60	50	14-Φ17M16	14-Φ17/M16	380	5	76	0.5	4-M10*1	70	QN□500,20A
WDA-013-0558-01	440	468	500	650	620	75	85	69	54	30-Φ15	24-Φ17	450	5	90	0	2-M10*1	82	013.32.0558.A
WDA-013-0560-01	427	458	494	662	626	70	80	70	60	20-Φ18M16	20-Φ18/M16	430	5	86	0.5	4-M10*1	95	013.25/30.560
WDA-013-0560-02	435	468	502	656	618	60	70	60	50	14-Φ17M16	14-Φ17/M16	440	5	88	0.5	4-M10*1	77	QN□560.20A
WDA-013-0560-03	427	458	494	662	626	70	80	70	60	20-Φ18	20-M16	430	5	86	0.5	4-M10*1	95	013.30.0560.A
WDA-013-0630-01	494.4	528	564	732	696	70	80	70	60	24-Φ18M16	24-Φ18/M16	498	6	83	0.5	4-M10*1	110	013.25/30.630
WDA-013-0630-02	505	538	572	726	688	60	70	60	50	16-Φ17M16	16-Φ17/M16	510	5	102	0.5	4-M10*1	86	QN□630.20A
WDA-013-0630-03	486	522	566	738	694	68	78	68	58	16-Φ22M20	16-Φ22/M20	492	6	82	0.5	4-M10*1	107	QN□630.25A
WDA-013-0630-04	494.4	528	564	732	696	70	80	70	60	24-Φ18	24-M16	498	6	83	0.5	4-M10*1	100	013.30.0630.A
WDA-013-0630-03	486	522	566	738	694	68	78	68	58	16-Φ22M20	16-Φ22/M20	492	6	82	0.5	4-M10*1	107	QN□630.25A
WDA-013-0710-01	572.4	608	644	812	776	70	80	70	60	24-Φ18M16	24-Φ18/M16	576	6	96	0.5	4-M10*1	120	013.25/30.710
WDA-013-0710-02	582	618	652	806	768	60	70	60	50	18-Φ17M16	18-Φ17/M16	588	6	98	0.5	4-M10*1	97	QN□710.20A
WDA-013-0710-03	560	602	646	818	774	68	78	68	58	18-Φ22M20	18-Φ22/M20	568	8	71	0.5	4-M10*1	122	QN□710.25A
WDA-013-0800-01	635.2	678	722	922	878	90	100	90	80	30-Φ22M20	30-Φ22/M20	640	8	80	0.5	6-M10*1	220	013.30/40.800
WDA-013-0800-02	664	708	742	896	858	60	70	60	50	20-Φ17M16	20-Φ17/M16	672	8	84	0.5	6-M10*1	111	QN□800.20A
WDA-013-0800-03	648	694	736	908	864	68	78	68	58	18-Φ22M20	18-Φ22/M20	656	8	82	0.5	6-M10*1	142	QN□800.25A
WDA-013-0800-04	630	680	726	924	874	80	90	80	70	18-Φ24/M22	18-Φ24/M22	640	10	64	0.5	6-M10*1	195	QN□800.32A
WDA-013-0900-01	739.2	778	822	1022	978	90	100	90	80	30-Φ22M20	30-Φ22/M20	744	8	93	0.5	6-M10*1	240	013.30/40.900
WDA-013-0900-02	740	794	836	1008	964	68	78	68	58	20-Φ22M20	20-Φ22/M20	750	10	75	0.5	6-M10*1	162	QN□900,25A
WDA-013-0900-03	720	780	826	1024	974	80	90	80	70	20-Φ24/M22	20-Φ24/M22	730	10	73	0.5	6-M10*1	227	QN□900,32A
WDA-013-1000-01	824	878	922	1122	1078	90	100	90	80	36-Φ22M20	36-Φ22/M20	830	10	83	0.5	6-M10*1	270	013.30/40.1000
WDA-013-1000-02	840	894	936	1108	1064	68	78	68	58	24-Φ22/M20	24-Φ22/M20	850	10	85	0.5	6-M10*1	179	QN□1000,25A
WDA-013-1000-03	830	880	926	1124	1074	80	90	80	70	24-Φ24/M22	24-Φ24/M22	840	10	84	0.5	6-M10*1	240	QN□1000,32A
WDA-013-1120-01	944	998	1042	1242	1198	90	100	90	80	36-Φ22/M20	36-Φ22/M20	950	10	95	0.5	6-M10*1	300	013.30/40.1120
WDA-013-1120-02	960	1014	1056	1228	1184	68	78	68	58	28-Φ22M20	28-Φ22/M20	970	10	97	0.5	6-M10*1	201	QN□1120.25A
WDA-013-1120-03	936	1000	1046	1244	1194	80	90	80	70	28-Φ24/M22	28-Φ24/M22	948	12	79	0.5	6-M10*1	262	QN□1120.32A
WDA-013-1250-01	1048.8	1110	1163	1390	1337	100	110	100	90	40-Φ26/M24	40-Φ26/M24	1056	12	88	0.5	5-M10*1	420	013.35/45.1250
WDA-013-1250-02	1068	1130	1176	1374	1324	80	90	80	70	32-Φ24/M22	32-Φ24/M22	1080	12	90	0.5	5-M10*1	290	QN□1250.32A
