Veleprodaja WDL-011-xx-x Okretni prsten s kontaktom u četiri točke tipa L Dobavljači, OEM/ODM Tvornica

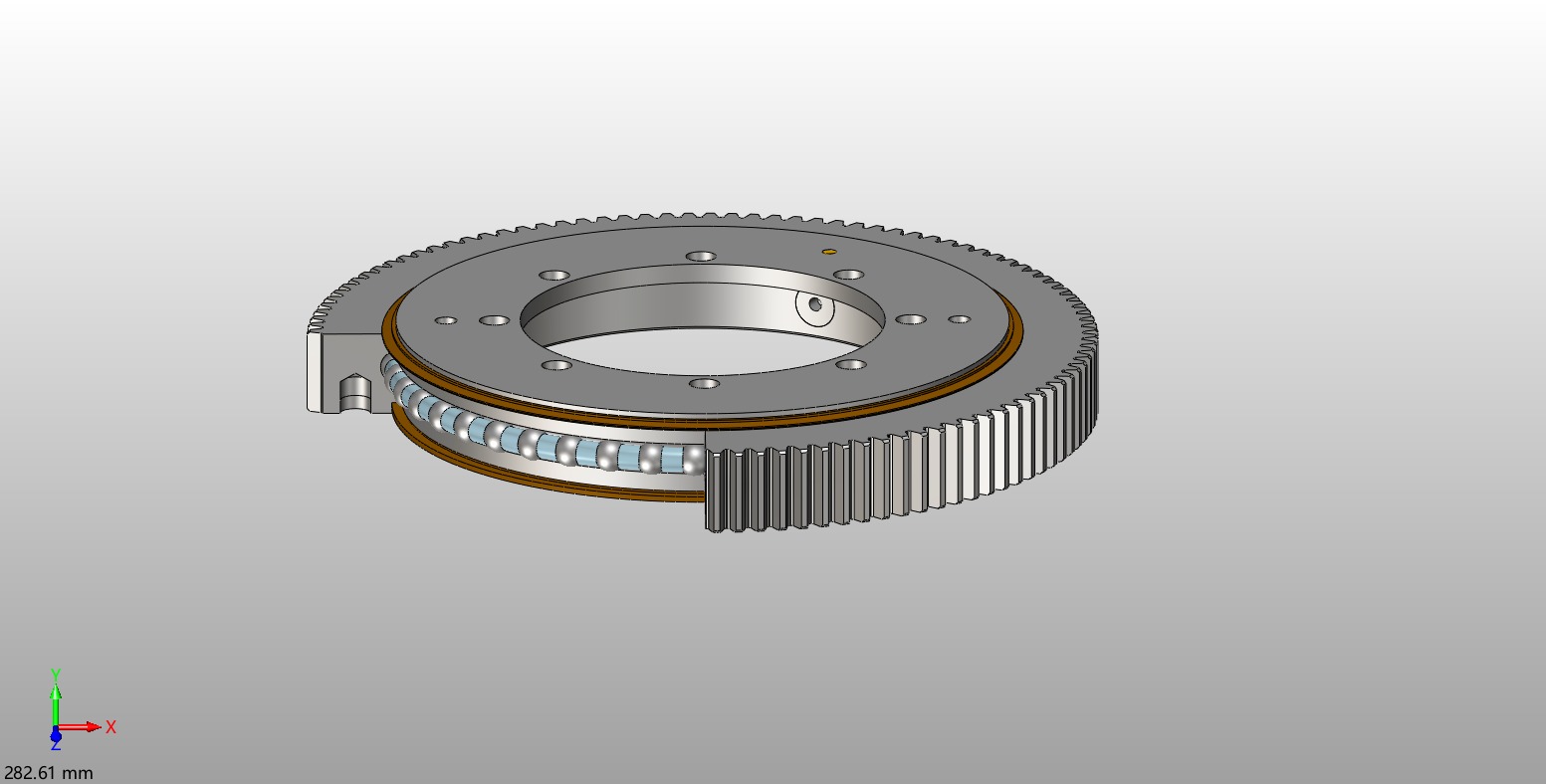

WDL-011-xx-x Okretni prsten s kontaktom u četiri točke tipa L

Toplinska obrada klizne staze zakretnog ležaja

Općenito, stazu zakretnog ležaja treba podvrgnuti indukcijskom kaljenju. Oblik otvrdnutog sloja prikazan je na sljedeći način:

Savjeti za ugradnju zakretnih ležajeva:

1. Prije ugradnje, referentna površina ugradnje i ravnina ugradnje nosača moraju se očistiti kako bi se uklonile mrlje od ulja, neravnine, boje i druga strana tijela.

2. Mekani pojas Ball Track za gašenje (vanjska oznaka "S" ili začepljen otvor) mora se postaviti u područje bez opterećenja ili područje s jednokratnim opterećenjem.

3. Nakon što se okretni ležaj podigne na mjesto, provjerite ravnost ravnine za pričvršćivanje pomoću mjernog instrumenta. Ako postoji razmak, treba ga ponovno obraditi. Ako se ne može strojno obraditi, može se napuniti plastičnim ili lokalnim brtvama kako bi se spriječila deformacija potpore nakon što je vijak zategnut i utjecalo na performanse zakretnog ležaja.

4. Prije zatezanja ugradbenog vijka, podesite bočni zazor prema najvišoj točki radijalnog odstupanja kruga zupčanika (tri zupca obojena plavim oznakama) i provjerite bočni zazor na svim prstenastim zupčanicima nakon što je vijak zategnut.

5. Zatezanje vijaka provodi se simetrično i kontinuirano u smjeru od 180°. Na kraju, treba ga jednom provući kako bi se osiguralo da vijci na obodu imaju istu silu prethodnog zatezanja, kao što je prikazano na sljedećem shematskom dijagramu.

+86-513-80311111 / +86-15050632597

Get Free Quotes

O nama

Jiangsu Wanda Special Bearing Co., Ltd.,

Jiangsu Wanda Special Bearing Co., Ltd. - nacionalno visokotehnološko poduzeće koje je prije bilo poznato kao Državno postrojenje za ležajeve MNN. Jiangsu Wanda Special Bearing Co., Ltd. , je veleprodaja OEM/ODM WDL-011-xx-x Okretni prsten s kontaktom u četiri točke tipa L dobavljač i u WDL-011-xx-x Okretni prsten s kontaktom u četiri točke tipa L tvornica. Tvrtka je osnovana 1969. godine i pretvorena u privatno poduzeće u. 2001. Njezina povijest obuhvaća više od 50 godina profesionalnog istraživanja i razvoja, , proizvodnja i prodaja ležajeva. Bio je to prvi specijalizirani proizvođač vodećih jarbola i lančanih valjkastih ležajeva u zemlji. vodeća tvrtka u razvoju tehničkih standarda UI/II 7360 i jedno od prvih specijaliziranih novih poduzeća u zemlji - "Mali divovi".

Častna Diploma

Vijesti

Neuspjeh za podizanje viljuškara? To bi mogao biti upozoravajući na Shiave!
30 Sep, 2025
Da li se vaš viljuškar bori da glatko podigne teret? Čujete li neobične zvuko...
opširnije
Usporedi se kombinirani viljuškar kombinirani valjak: opcije OEM i aftermarket
24 Sep, 2025
Zamjena istrošenog forklift kombinirani ležaj valjka je kritiča...
opširnije
Krajnji vodič za lance kotača viljuškara: odabir, održavanje i optimizacija
16 Sep, 2025
Razumijevanje kritične uloge lanca kotača viljuškara Unutar zamršenog ekos...
opširnije
Krajnji vodič za nabavu i održavanje frizure rezervnih dijelova
09 Sep, 2025
Razumijevanje kritične uloge istinskog Viljuškari rezervni dijelovi ...
opširnije
Vrhunski vodič za ležajeve viljuškara: odabir, održavanje i optimizaciju
02 Sep, 2025
Razumijevanje kritične uloge ležajeva viljuškara Ležajevi viljuškara ...
opširnije

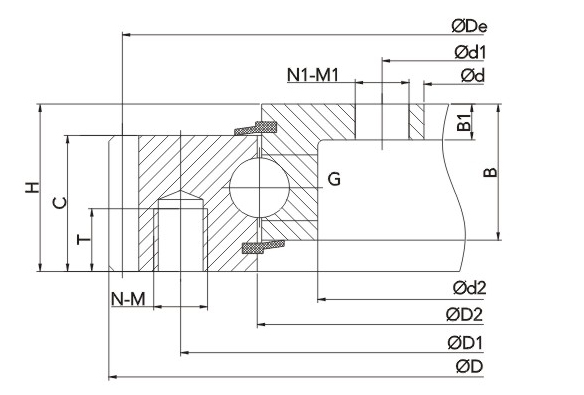

ležaj br.	Dimenzija (mm)																		Težina (kg)	Ref. Ne.
ležaj br.	d	d1	d2	D	D1	D2	H	C	B	B1	N-M	N1-M1	T	De	m	Z	k.m	G	Težina (kg)	Ref. Ne.
WDL-011-0311-01	204	232	269	404	355	315.5	56	44	44	12	10-M12	12-Φ18	20	395	5	79	0.5	4-M8*1	23	91-20 0311/1-07102
WDL-011-0311-02	205 H8	232	269	404	355	317 H8	56	44	44	12	10-M12	12-Φ18	20	395	5	79	0.5	4-M8*1	23	91-20 0311/1-07103
WDL-011-0411-01	304	332	368	505	455	412.2	56	46	46	12	10-M12	12-中18	20	495	5	99	0	4-M8*1	32	21-0411-01
WDL-011-0411-02	304	332	369	504	455	415.5	56	44	44	12	10-M12	12-中18	20	495	5	99	0.5	4-M8*	30	91-20 0411/1-07 112
WDL-011-0411-03	305 H8	332	369	504	455	417 H8	56	44	44	12	10-M12	12-Φ18	20	495	5	99	0.5	4-M8*1	30	91-20 0411/1-07 113
WDL-011-0414-01	304	332	375	504	455	415.5	56	46	46	12	10-M12	12-Φ18	20	495	5	99	0.5	4-M8*1	29	FEG 505 20 00 CC LM
WDL-011-0541-01	434	462	498	640	585	542.5	56	46	46	12	14-M12	14-Φ18	20	630	6	105	1	4-M8*1	43	21-0541-01
WDL-011-0541-02	434	462	499	640.8	585	545.5	56	44	44	12	14-M12	14-Φ18	20	630	6	105	0.6	4-M8*1	42	91-20 0541/1-07 122
WDL-011-0541-03	435 H8	462	499	640.8	585	547 H8	56	44	44	12	14-M12	14-Φ18	20	630	6	105	0.6	4-M8*1	42	91-20 0541/1-07 123
WDL-011-0544-01	434	462	505	640.8	585	545.5	56	46	46	12	14-M12	14-Φ18	20	630	6	105	0.6	4-M8*1	40	FEG 505 20 00 CC LM
WDL-011-0641-01	534	562	598	742	685	642	56	46	46	12	16-M12	16-Φ18	20	732	6	122	1	4-M8*1	52	21-0641-01
WDL-011-0641-02	534	562	599	742.8	685	645.5	56	44	44	12	16-M12	16-Φ18	20	732	6	122	0.6	4-M8*	53	91-20 0641/1-07 132
WDL-011-0641-03	535 H8	562	599	742.8	685	647 H8	56	44	44	12	16-M12	16-Φ18	20	732	6	122	0.6	4-M8*	53	91-20 0641/1-07 133
WDL-011-0644-01	534	562	602	742.8	685	645.5	56	46	46	12	16-M12	16-中18	20	732	6	122	0.6	4-M8*1	47	FEG 750 20 00 CC LM
WDL-011-0741-01	634	662	698	840	785	743	56	46	46	12	18-M12	16-Φ18	20	828	6	138	0	4-M8*1	58	21-0741-01
WDL-011-0741-02	634	662	699	838.8	785	745.5	56	44	44	12	18-M12	16-Φ18	20	828	6	138	0.6	4-M8*1	56	91-20 0741/1-07 142
WDL-011-0741-03	635 H8	662	699	838.8	785	747 H8	56	44	44	12	18-M12	16-中18	20	828	6	138	0.6	4-M8*1	56	91-20 0741/1-07 143
WDL-011-0744-01	634	662	705	838.8	785	745.5	56	46	46	12	18-M12	16-Φ18	20	828	6	138	0.6	4-M8*1	53	FEG 850 20 00 CC LM
WDL-011-0841-01	734	762	798	950	885	842	56	46	46	12	18-M12	18-Φ18	20	936	8	117	1	4-M8*1	70	21-0841-01
WDL-011-0841-02	734	762	799	950.4	885	845.5	56	44	44	12	18-M12	18-Φ18	20	936	8	117	0.8	4-M8*1	68	91-20 0841/1-07 152
WDL-011-0841-03	735 H8	762	799	950.4	885	847 H8	56	44	44	12	18-M12	18-Φ18	20	936	8	117	0.8	4-M8*1	68	91-20 0841/1-07 153
WDL-011-0844-01	734	762	805	950.4	885	845.5	56	46	46	12	18-M12	18-Φ18	20	936	8	117	0.8	4-M8*1	64	FEG 950 20 00 CC LM
WDL-011-0941-01	834	862	898	1046	985	943	56	46	46	12	20-M12	20-Φ18	20	1032	8	129	1	4-M8*1	79	21-0941-01
WDL-011-0941-02	834	862	899	1046.4	985	945.5	56	44	44	12	20-M12	20-Φ18	20	1032	8	129	0.8	4-M8*1	75	91-20 0941/1-07 162
WDL-011-0941-03	835 H8	862	899	1046.4	985	947 H8	56	44	44	12	20-M12	20-Φ18	20	1032	8	129	0.8	4-M8*1	75	91-20 0941/1-07 163
WDL-011-0955-01	805	845	893	1096.2	1016	955	90	71	71	21	30-M20	30-Φ22	40	1080	9	120	0.9	6-M8*1	165	91-32 0955/1-06115
WDL-011-0955-02	805	845	893	1098	1016	955	90	71	71	21	30-M20	30-Φ22	40	1080	9	120	0	6-M10*1	165	EG 1100 32 00 CC LM
WDL-011-1055-01	905	945	993	1198	1116	1055	90	71	71	21	30-M20	30-Φ22	40	1180	10	118	1	6-M8*1	183	91-32 1055/1-06 125
WDL-011-1055-02	905	945	993	1200	1116	1055	90	71	71	21	30-M20	30-Φ22	40	1180	10	118	0	6-M10*1	183	FEG 1200 32 00 CC LM
WDL-011-1091-01	984	1012	1048	1198	1135	1094	56	46	46	12	22-M12	20-Φ18	20	1184	8	148	1	4-M8*1	93	21-1091-01
WDL-011-1091-02	984	1012	1049	1198.4	1135	1095.5	56	44	44	12	22-M12	20-Φ18	20	1184	8	148	0.8	4-M8*1	87	91-20 1091/1-07 172
WDL-011-1091-03	985 H8	1012	1049	1198.4	1135	1097 H8	56	44	44	12	22-M12	20-Φ18	20	1184	8	148	0.8	4-M8*1	87	91-20 1091/1-07 173
WDL-011-1094-01	984	1012	1055	1198.4	1135	1095.5	56	46	46	12	22-M12	20-Φ18	20	1184	8	148	1	4-M8*1	86	FEG 1200 20 00 CC LM
WDL-011-1155-01	1005	1045	1093	1298	1216	1155	90	71	71	21	36-M20	36-Φ22	40	1280	10	128	1	6-M8*1	200	91-32 1155/1-06135
WDL-011-1155-02	1005	1045	1093	1300	1216	1155	90	71	71	21	36-M20	36-Φ22	40	1280	10	128	0	6-M10*1	200	FEG 1300 32 00 CC LM
WDL-011-1255-01	1105	1145	1193	1398	1316	1255	90	71	71	21	42-M20	42-Φ22	40	1380	10	138	1	6-M8*1	216	91-32 1255/1-06145
WDL-011-1255-02	1105	1145	1193	1400	1316	1255	90	71	71	21	42-M20	42-Φ22	40	1380	10	138	0	6-M10*1	216	FEG 1400 32 00 CC LM
WDL-011-1355-01	1205	1245	1293	1498	1416	1355	90	71	71	21	42-M20	42-Φ22	40	1480	10	148	1	6-M8*1	234	91-32 1355/1-06155
WDL-011-1355-02	1205	1245	1293	1500	1416	1355	90	71	71	21	42-M20	42-Φ22	40	1480	10	148	1	6-M10*1	234	FEG 1500 32 00 CC LM
