Uz kontinuirano nadogradnju moderne industrijske opreme, zahtjevi za performanse za mehaničke komponente postaju sve veći i veći. Osobito u područjima inženjerskih strojeva, stvaranja energije vjetra, medicinske opreme i zrakoplovstva, sistem koji se bavi ne samo da podliježe izuzetno visokim opterećenjima, već također osigurati izuzetno visoku točnost rotacije. Kako održavati preciznu rotaciju u uvjetima velikog opterećenja postalo je temeljno pitanje u industriji.
Kao komponenta visokih performansi, prsten za kontakt s četiri točke postepeno je postao ključ za rješavanje ovog problema zbog svog jedinstvenog strukturnog dizajna i izvrsnih performansi. Sa svojom "preciznom mehaničkom raspodjelom" i "kompaktnim strukturnim dizajnom", postiže izuzetno visoku točnost rotacije, istovremeno osiguravajući kapacitet ležaja, postajući neophodno tajno oružje za vrhunsku mehaničku opremu.
1. Što je KONTAKTNI RING RING KONTAKT ?
1.1. Osnovna konceptna analiza
Ležište uginjanja mehanički je uređaj koji se široko koristi u opremi koja zahtijeva rotacijsku potporu i prijenos opterećenja. Obično se sastoji od unutarnjeg prstena, vanjskog prstena i valjanog elementa, koji igra ulogu podržavanja rotirajućeg dijela i prenošenja opterećenja. Temeljna značajka kontaktnog prstena s četiri točke je jedinstveni raspored "kontapata" s četiri točke.

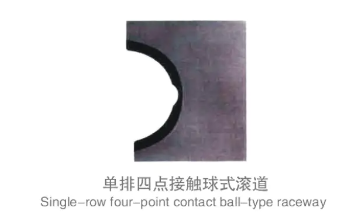

Takozvani "kontakt s četiri točke" znači da jedan red čeličnih kuglica kontaktira utor na četiri točke na unutarnjim i vanjskim prstenima. Ovaj dizajn omogućava da svaki kotrljajući element istodobno nosi tlak u dva točaka iz unutarnjih i vanjskih prstenova, za ukupno četiri kontaktne točke. Ova struktura optimizira raspodjelu opterećenja i poboljšava kapacitet opterećenja i stabilnost rotacije.
1.2. Razlike između kontakta od četiri točke i tradicionalnih struktura
Tradicionalni ležeri uglavnom koriste kontaktne strukture s tri točke ili više točaka. Iako mogu podnijeti određeno opterećenje, oni su složeni po strukturi i teško ih je izraditi. Pored toga, zbog različitih kontaktnih točaka, mehanička raspodjela nije ujednačena, što lako može uzrokovati lokalnu koncentraciju napona.
Suprotno tome, kontaktna struktura u četiri točke postiže učinak optimizacije raspodjele opterećenja smanjenjem broja kontaktnih točaka. Dizajn jednog niza čeličnih kuglica ne samo da pojednostavljuje konstrukciju, već i smanjuje ukupnu visinu komponenti, olakšavajući kompaktni dizajn opreme. Istodobno, kontakt s četiri točke omogućava da se ubodni ležaj izdrži aksijalna sila, radijalna sila i trenutak prevrtanja, te ima višenamjenski kapacitet opterećenja.
1.3. Multifunkcionalni dizajn
Kontaktni prsten s četiri točke integrira više mehaničkih zahtjeva. Njegov dizajn ne može samo izdržati aksijalni tlak do nekoliko tona, već i učinkovito rastjerati radijalna opterećenja i prevrtanje trenutaka, osiguravajući da oprema i dalje može održavati stabilan i učinkovit rad u složenim radnim uvjetima.
Ovaj multifunkcionalni koncept dizajna opterećenja čini ga neophodnom rotirajućom jezgrom u raznim velikim strojevima i preciznoj opremi, te mostom koji povezuje snagu i pokret.
2. Kako konstrukcijski dizajn postiže visoko opterećenje?
2.1. Mehanizam sile jednokratnih čeličnih kuglica i utora
Snaga jezgra kontaktnog prstena u četiri točke leži u kontaktnoj metodi "četiri točke" između jednorednih čeličnih kuglica i unutarnjih i vanjskih žljebova. Svaka čelična kugla ravnomjerno je raspoređena oko ležišta, a njegove kontaktne točke s unutarnjim i vanjskim prstenima tvore stabilnu strukturu sile.
Najveća prednost ovog mehanizma sile je ta što je složeno opterećenje ravnomjerno raspoređeno na svaki kotrljajući element, izbjegavajući oštećenje umora uzrokovano prekomjernom lokalnom silom. Čelične kuglice tvore relativno kruti put prijenosa opterećenja kroz četiri kontaktne točke, učinkovito poboljšavajući granicu opterećenja.
2.2. Tehnologija odabira i obrade materijala
Postizanje visokog opterećenja neodvojiva je od optimizacije materijala za nosače. Čelik visoke čvrstoće obično se koristi kao glavni materijal i podvrgava se posebnom toplinskoj obradici za poboljšanje njegove tvrdoće i otpornosti umora. Proces toplinske obrade osigurava da je raspodjela tvrdoće čelične kuglice i utora ujednačena, što sprječava rano trošenje zbog lokalnog prekomjernog faza.
Precizna obrada također je važan dio osiguranja performansi. Obrada utora mora zadovoljiti izuzetno visoku zaokruženost i standarde hrapavosti površine kako bi se osiguralo savršeno uklapanje između čelične kuglice i utora i smanjiti trošenje mikro-motiona.
2.3. Optimizirajte podmazivanje i zapečaćenje strukture
Dizajn sustava podmazivanja ima veliki utjecaj na život i performanse prstena za kontakt s četiri točke. Razumna mast podmazivanja može učinkovito smanjiti koeficijent trenja, smanjiti habanje i toplinu i poboljšati učinkovitost rotacije.
Istodobno, optimizacija brtvene strukture sprječava prašinu, vlagu i drugi onečišćenja da uđu u unutrašnjost, sprječavajući propadanje masnoće podmazivanja i pogoršano trošenje. Pečate visokih performansi mogu održavati nepropusnost u raznim teškim okruženjima i proširiti ciklus održavanja opreme.
3. Kako postići preciznu kontrolu rotacije?
3.1. Geometrijska kontrola preciznosti i upravljanje pogreškama u proizvodnji
Osnova precizne rotacije je visoko standardna geometrijska kontrola preciznosti. Tijekom proizvodnog procesa kontaktnog prstena u četiri točke, zaokruživanje unutarnjih i vanjskih prstenova, oblik trkačke staze i dimenzionalne tolerancije čeličnih kuglica moraju se strogo kontrolirati.
Aksijalno i radijalno otpuštanje ključni su parametri koji utječu na točnost rotacije. Preciznim mjerenjem i podešavanjem, pogreška otjecanja može se kontrolirati na razini mikrona kako bi se osiguralo da je rotirajući dio stabilan i bez podrhtavanja.
3.2. Optimizacija otpornosti na trenje i rotaciju
Trenje tijekom rotacije važan je faktor koji utječe na učinkovitost i točnost. Tehnologije površinske obrade poput nitriranja i prskanja nanose se na površinu čeličnih kuglica i žljebova, što može značajno smanjiti koeficijent trenja.
Odabir i održavanje maziva jednako su važni. Visokokvalitetna mast podmazivanja ne samo da smanjuje habanje, već smanjuje gubitak energije, osiguravajući glatkoću i osjetljivost rotacije.
3.3. Tehnički zahtjevi za podudaranje instalacije
Kvaliteta instalacije izravno je povezana s točnošću rotacije. Površina sklopa mora imati izuzetno visoku ravnu i vertikalnu, a prednaprezanje vijaka treba biti ujednačena i zadovoljavati standarde kako bi se spriječila deformacija i labavljenje.
Razumni dizajn podudaranja tolerancije osigurava savršeno uklapanje između prstena za kontakt s četiri točke i drugih dijelova opreme, izbjegavajući nedostatke i tresenje tijekom rada i osiguravajući ukupne performanse opreme.
4. Stvarni učinak u ključnim područjima aplikacije
4.1. Polje inženjerskih strojeva
Postavni ležajevi za kontakt s četiri točke naširoko se koriste u teškim strojevima kao što su dizalice za tornjeve i bageri. Oni još uvijek osiguravaju stabilnost opreme opreme pod velikim opterećenjima, dinamičnim utjecajima i složenim uvjetima rada.
Osobito u platformi za uranjanje dizalice, kontaktna struktura u četiri točke može se učinkovito oduprijeti trenutnom prevrnutom i udarnom opterećenju, osiguravajući sigurnost i pouzdanost pogonskog rada.
4.2. Visoka učinkovitost pouzdanosti u sustavima energije vjetra
Yaw sustav opreme za proizvodnju energije vjetra mora često prilagoditi smjer i nositi ogromna i promjenjiva opterećenja. Sa svojim visokim opterećenim kapacitetom i preciznom sposobnošću ubijanja, kontaktni prsten s četiri točke osigurava stabilnost vjetroagregata tijekom dugotrajnog rada.
Osim toga, njegova izvrsna performansi brtvljenja i otpornost na vremenske uvjete osiguravaju da se oprema može prilagoditi složenom vanjskom klimatskom okruženju, smanjiti učestalost održavanja i smanjiti operativne troškove.
4.3. Precizni zahtjevi u medicinskim i automatizacijskim scenarijima
Moderna medicinska oprema kao što su CT skeneri i robot oružja zahtijevaju izuzetno visoku točnost rotacije i stabilnost rotirajućih dijelova. Visoka precizni rotacijski i mikro-motion odziv na kontalnom prstenu s četiri točke čine ga idealnim izborom za medicinsku opremu i industrijsku automatizaciju.
Kontrola pozicioniranja i rotacije opreme na razini mikrona osigurava visokokvalitetnu izlaz medicinskog snimanja i automatizirane proizvodnje.
4.4. Zrakoplovne i vojne aplikacije
Zrakoplovna i vojna oprema često djeluju u ekstremnim okruženjima. Kontaktni prsten s četiri točke zadovoljava stroge zahtjeve temperaturne otpornosti, vibracijskog otpora i visokog sigurnosnog faktora s snažnom strukturnom stabilnošću i svojstvima materijala.
Njegova rotacija visoke preciznosti osigurava da se oprema poput platformi za lansiranje raketa i radarske gramofonice može precizno kretati u okruženjima visokog pritiska, osiguravajući pouzdanost i sigurnost izvršenja misije opreme.
5. Kako je prsten za kontakt s četiri točke postao jezgra performansi?
Kontaktni prsten s četiri točke postiže savršenu kombinaciju visokog opterećenja i rotacije visoke preciznosti sa svojim jedinstvenim konstrukcijskim dizajnom, preferiranim materijalima i izvrsnom tehnologijom proizvodnje. Ne može samo podnijeti utjecaj multi-smjernih sila u složenim uvjetima opterećenja, već i osigurati stabilnu i glatku rotaciju.
U mnogim vrhunskim poljima kao što su inženjerski strojevi, vjetroelektrana, medicinska skrb i zrakoplovstvo, prsten za kontakt s četiri točke postao je ključna komponenta za poboljšanje performansi i pouzdanosti opreme. Svojim stabilnim, preciznim i učinkovitim performansama pokreće mehaničku prerađivačku industriju na višu razinu.
U budućnosti, s kontinuiranim napretkom inteligentne proizvodnje i zelene industrije, prsten za kontakt s četiri točke i dalje će igrati važnu ulogu, donoseći više inovacija i proboja u mehaničke sistemske sustave i pomažući u postizanju učinkovitijeg i preciznijeg mehaničkog kontrole kretanja. .
